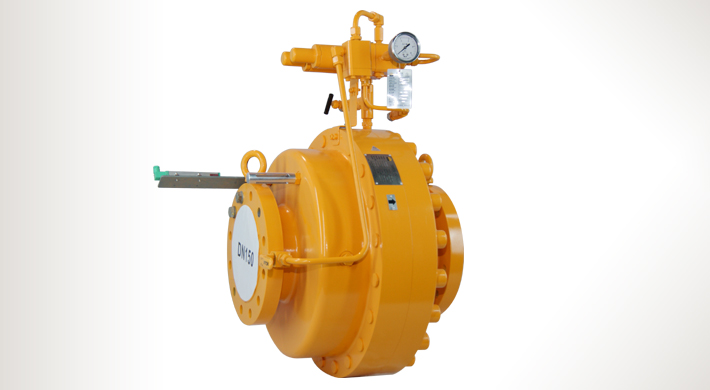

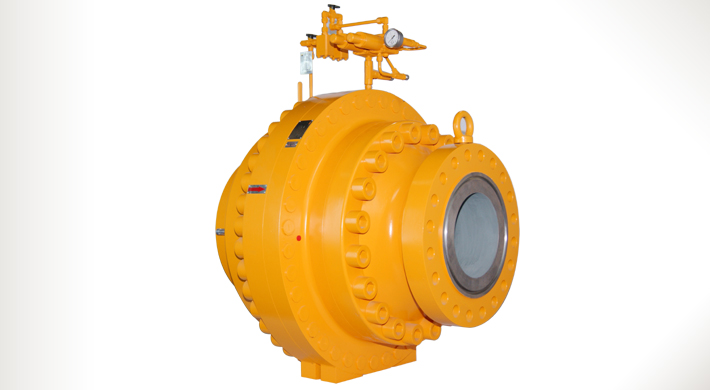

產品特點

※ 中石油集團公司油氣管道關鍵設備國產化聯合研制產品

※ 國家質量技術監督檢疫總局頒發TS-A級氣體調壓閥制造許可證

※ 閥體直通（軸流）大流量、低噪音，流速<50m /s、噪音<80dB

※ 調節范圍大，調節精度高，經久耐用

※ 標準的就地閥位指示器

※ 可配備閥位傳感變送器

※ 可配出口變徑減噪裝置和內部減噪裝置

產品參數

執標標準	EN 334
公稱壓力	CLass150 ～ CLass1500 （ 2MPa - 26MPa）
公稱尺寸	DN25 ～ DN300 （NPS 1〞 ～ NPS 12〞）
連接方式	法蘭? ANSI B16.5? RF，RTJ
設計溫度	-29℃ ～ 60℃ ； -46℃ ～ 60℃
最大入口壓力	15MPa（根據法蘭等級可低于此值）
出口壓力范圍	0.1MPa～11MPa
精度等級 AC	±1%（AC1）， ±2.5%（AC2.5）， ±5%（AC5）
關閉壓力等級 SG	2.5%（SG 2.5）， 5%（SG5）， 10%（SG10）
關閉壓力區等級 SZ	2.5% （SZ2.5）
入口與出口最小壓差	0.5MPa
防爆/防護等級	不低于ExdIIBT4, IP65
主要材料	主閥閥體????? 鍛鋼 A 105、A 350 LF2 指揮器殼體??? 鍛鋼、鍛鋁 內部原件????? 不銹鋼, 鋼, 銅, 鋁, 關閉彈簧????? 彈簧鋼（X750，A276，316） 密封材料????? 增強聚四氟、丁腈橡膠、合成橡膠

工作原理

　　氣體調壓閥在調壓裝置中是一種壓力控制裝置，管網的入口壓力經前置指揮器穩壓后進入控制指揮器，控制指揮器調壓后輸出負載壓力進入閥后腔，推動膜片，克服彈簧作用力，使閥口打開，實現減壓和穩定的流量輸出。

　　當下游用氣量減小時，調壓閥后的反饋壓力升高，經測量管線反饋給控制指揮器，使控制指揮器失去平衡，其輸出負載壓力減小，調壓閥內也打破平衡，膜片在彈簧和反饋壓力的作用下，使閥口開度變小，甚至關閉，使調壓閥的出口壓力降回到設定壓力值。

　　當下游用氣量增加時，下游反饋壓力降低，其各部分的動作相反。

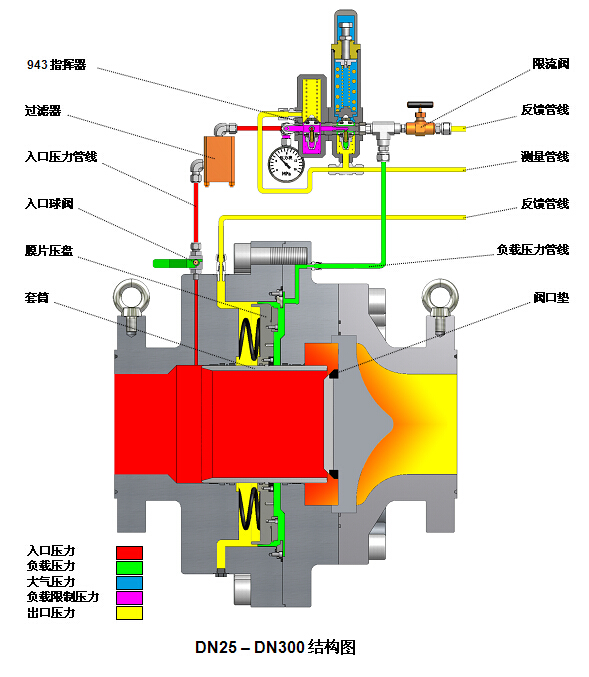

產品結構圖

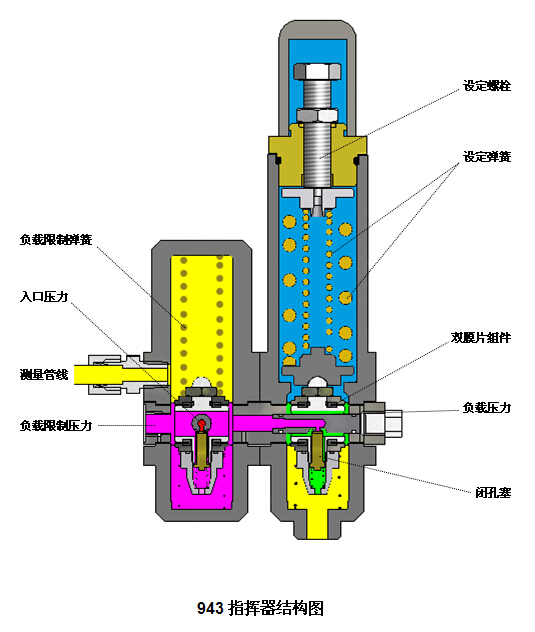

指揮器結構圖

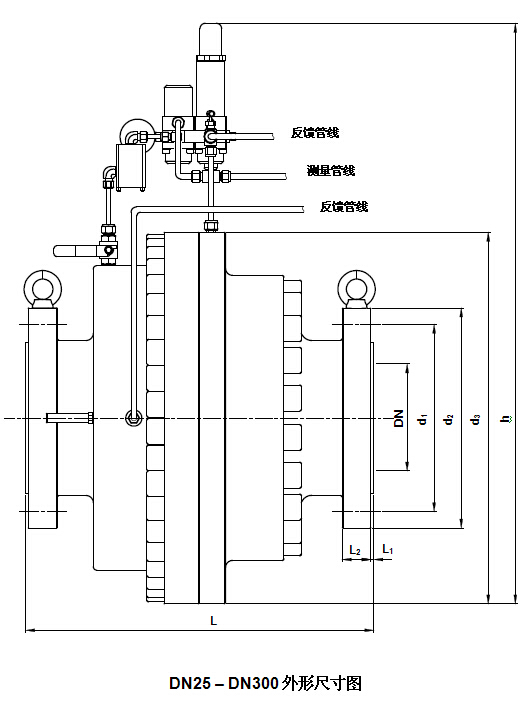

產品尺寸圖

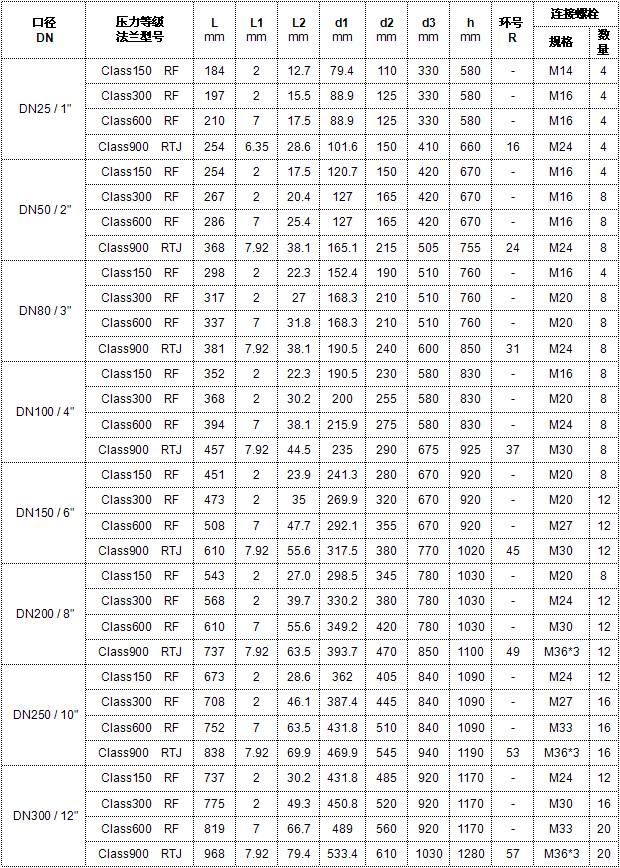

尺寸連接

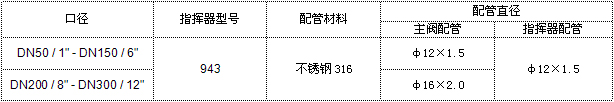

壓力取樣點配管連接尺寸

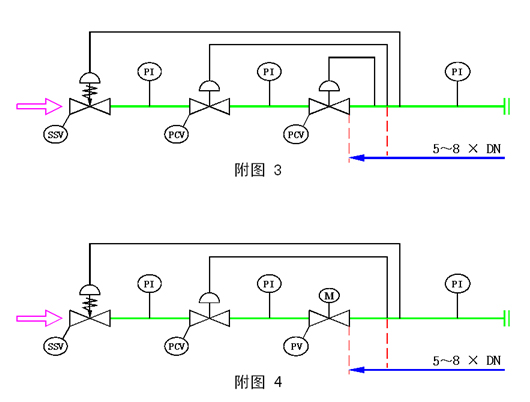

壓力取樣點安裝位置

如圖3和圖4所示，氣體調壓閥（PCV）的壓力取樣點為工作閥門（PCV或PV）后5-8×管線通徑的距離

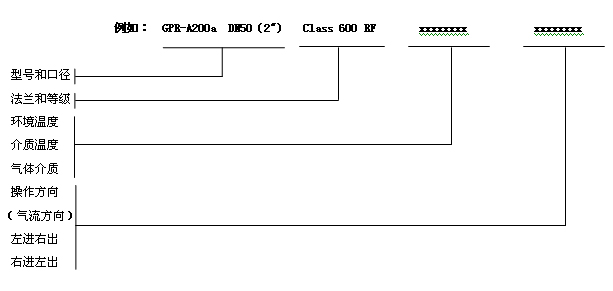

產品訂貨選型

調壓閥選型

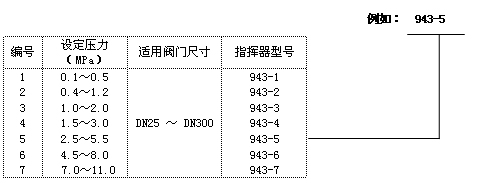

指揮器選型

其他特殊配置要求

* 如需選配出口變徑減噪裝置和內部減噪裝置請將型號注明為GPR-A200b，其它選型同上。
