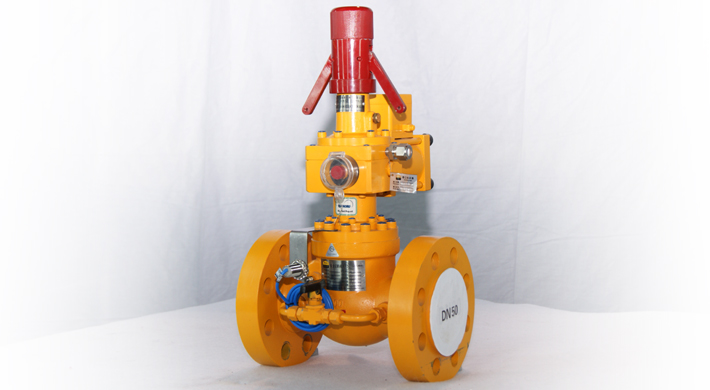

產品特點

※ 中石油集團公司油氣管道關鍵設備國產化聯合研制產品

※ 德國TUV認證安全完整性等級SIL-3 符合IEC 61508 IEC 61511

※《氣體調壓裝置用安全切斷閥》中國機械工業部行業標準起草單位

※ 國家質量技術監督檢疫總局頒發TS-A級安全切斷閥制造許可證

※ 閥體直通（軸流）大流量、低噪音，流速<50m /s、噪音<80dB

※ 頂裝式結構可在線維修，更換閥內配件無需拆下閥體

※ 標準配置為自力式超壓切斷和自力式欠壓切斷功能

※ 可選配置為手動按鈕切斷和遠程ESD聯動切斷功能

產品參數

執標標準	EN 14382 ， Q/12WQ 5192
公稱壓力	CLass150 ～ CLass900 （ 2.0MPa - 15MPa）
公稱尺寸	DN25 ～ DN400 （NPS 1〞 ～ NPS 16〞）
連接方式	法蘭  ANSI B16.5  RF，RTJ
設計溫度	-29℃ ～ 60℃ ； -46℃ ～ 60℃
切斷精度	±1%（AG1）， ±2.5%（AG2.5）， ±5%（AG5）
響應時間	0.5s ～1s
防爆/防護等級	不低于ExdIIBT4, IP65
主要材料	主閥殼體      鑄鋼 A 216 WCB、A 352 LCC 指揮器殼體    鑄鋼、鍛鋼、鍛鋁 內部原件      不銹鋼, 鋼， 銅, 鋁, 關閉彈簧      彈簧鋼（X750，A276，316） 密封材料      增強聚四氟、丁腈橡膠、合成橡膠

工作原理

安全切斷閥在調壓裝置中是一種安全保護裝置，當裝置出口的壓力因故升高或降低，達到了切斷設定值時，它將自動切斷氣源，從而保護下游管道和設備不受損壞。在緊急情況下，現場和控制室操作人員也可通過手動按鈕或遠程ESD聯動功能來強制關閉安全切斷閥。

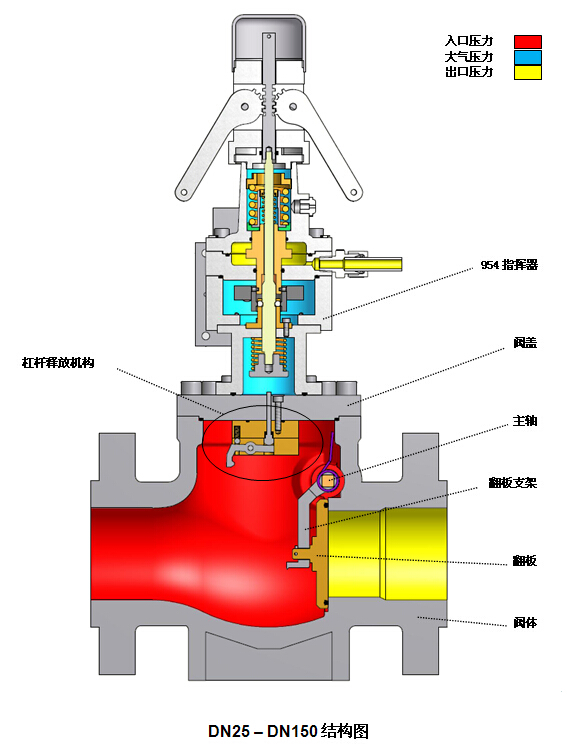

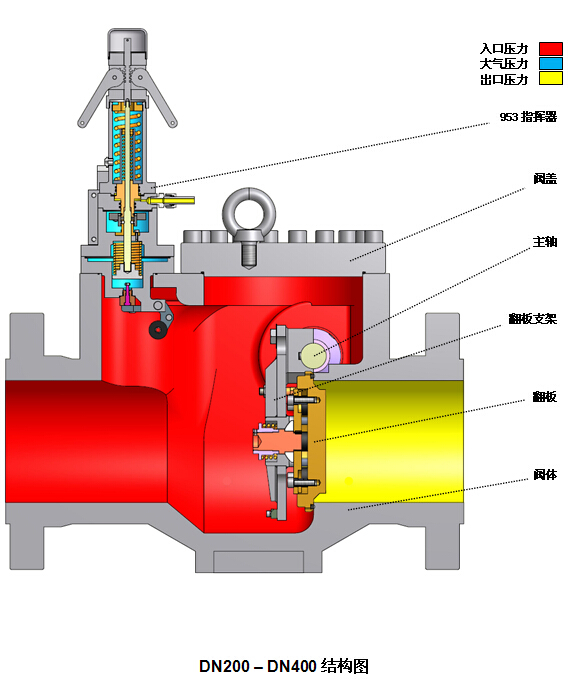

產品結構圖

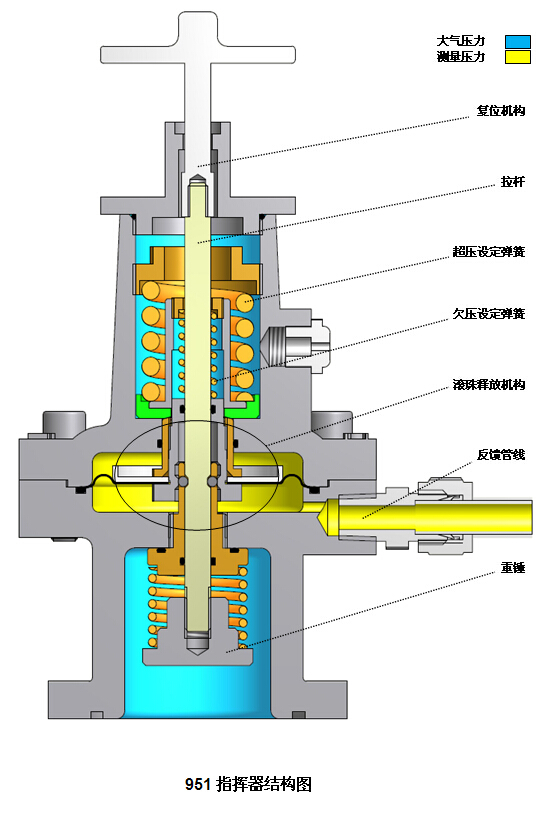

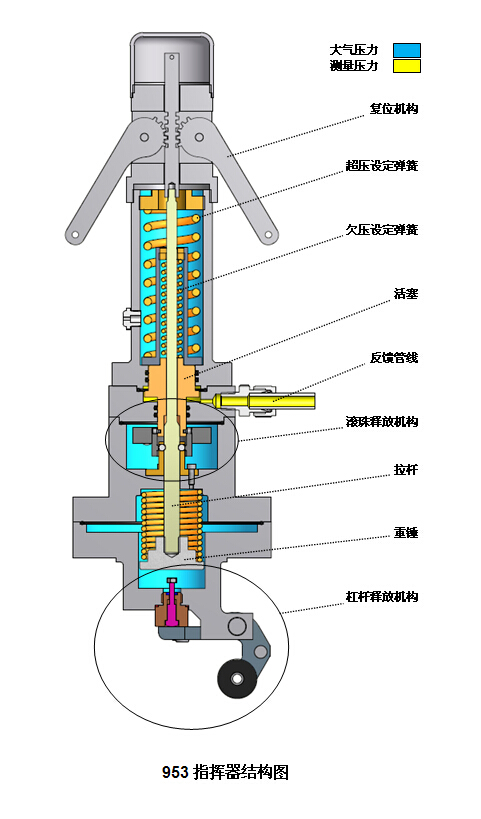

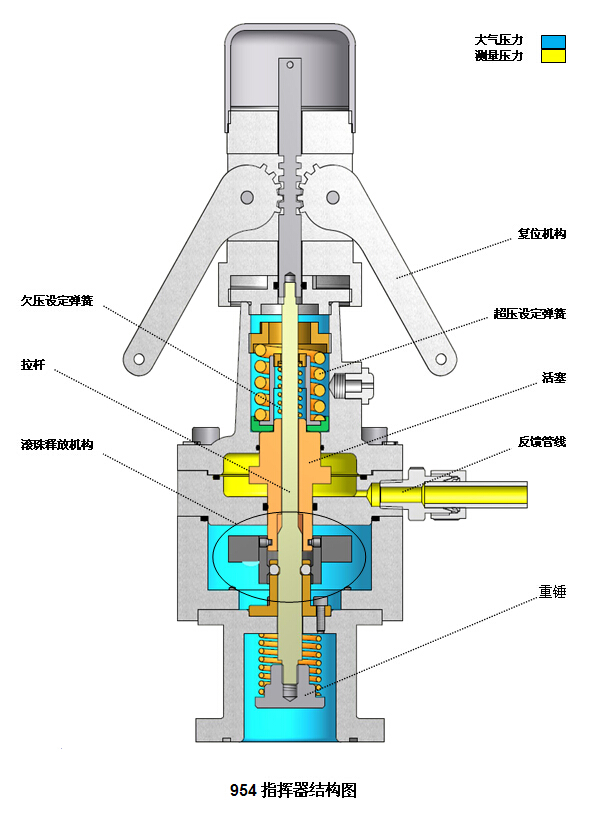

指揮器結構圖

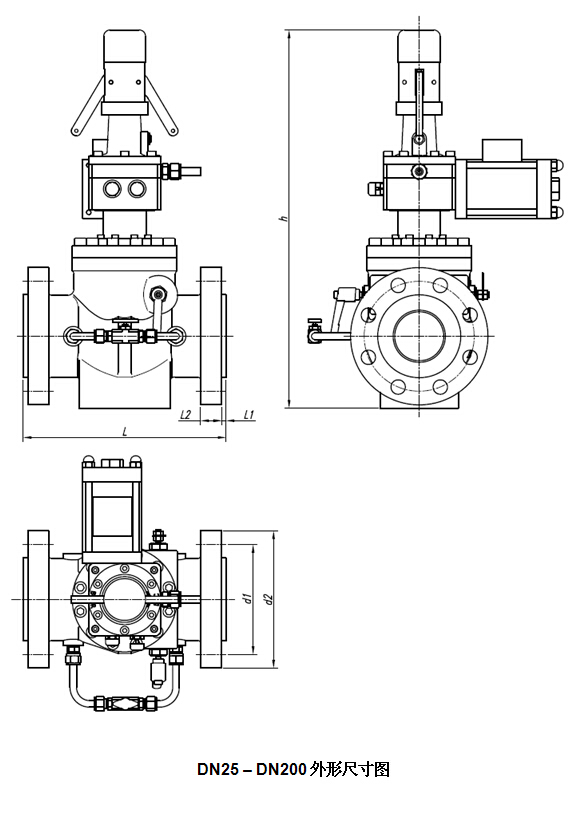

產品尺寸圖

尺寸連接

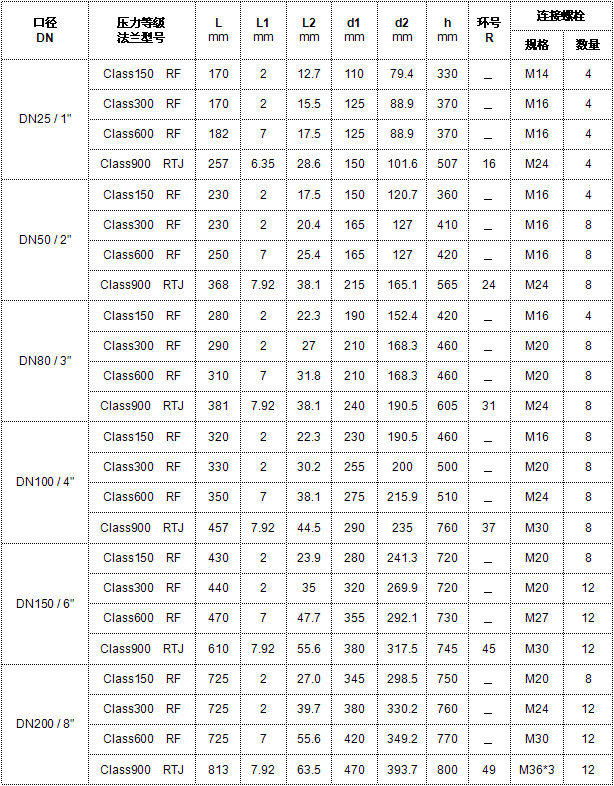

SSV - A400a  DN25 - DN200

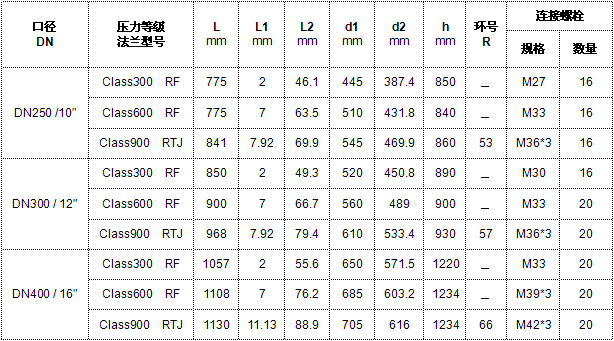

SSV - A400a  DN250 - DN400

壓力取樣點配管連接尺寸

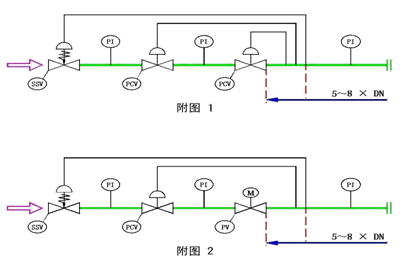

壓力取樣點安裝位置

如圖1和2所示，安全切斷閥（SSV）的壓力取樣點為工作閥門（PCV或PV）后5-8×管線通徑的距離。

產品訂貨選型

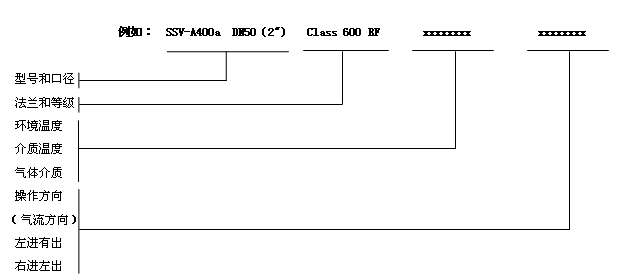

切斷閥選型

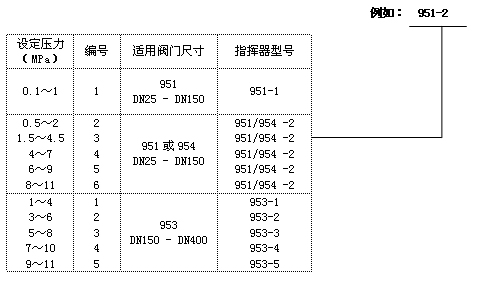

指揮器選型

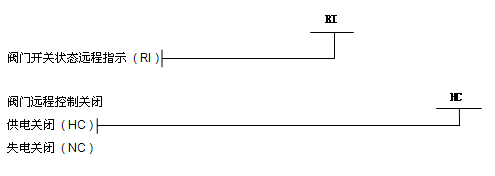

其他特殊配置要求
