產品特點

1、閥體

低噪音籠式調節閥閥體內腔由上下兩個流道組成，S流道，半橢圓截面輪廓設計，流道暢通，減小流阻，有效減少紊流。

2、閥內件

閥內件可以根據工況的所需選擇不同的材料及表面硬化處理增加內件的抗腐蝕、氣蝕、耐沖刷、提高使用壽命。

3、填料系統

填料函進行了優化設置，在填料壓蓋內放置了防塵罩密封圈，能有效防止附著在閥桿外漏表面的雜質隨著閥桿進入填料函內部對閥桿及填料造成破壞，同時又起到了輔助密封作用。

4、精度高

公司自主創新將閥內件分為導向、調節、密封三個功能區，可以根據每個功能區的不同工況設計合理的解決方案、實現在動作、調節、密封等多方面的可靠性。

5、耐腐蝕、耐磨損

閥內件主要零件都經過超強鍍膜處理，表面硬度可以達到HV≥2500，可以在苛刻工況下保持其穩定性和使用壽命；

6、易維護

獨特的設計優勢、標準化的生產、組件獨立，方便拆卸和更換，不需要專用工裝，并且只需要更換簡單零件即可改變閥門類型；零部件可靈活采用多種材料組合使用。

設計特點

1、大行程和全面導向的結構，提高了閥芯在大壓降和高壓下的穩定性，減少了側面負載和閥芯振動，延長了閥門的使用壽命；

2、標準化、模塊化設計，性能更可靠；

3、采用活塞環、高性能密封圈密封提高了泄漏等級；

4、填料函采用免維護自緊密封設計，更安全、更可靠；

5、填料函系統增加防塵套，可有效的防止灰塵、雜物進入填料函；

6、閥體與單座閥完全通用，可在線更換閥內組件；

7、承壓件依據ASME核電級標準設計，使用更安全，更適宜嚴峻的工況。

8、調節閥采用獨特的高性能彈簧密封圈，使其在嚴峻的工況下也能達到ANSI B16.104 Ⅵ級泄露等級；

9、閥芯采用壓力平衡式結構；

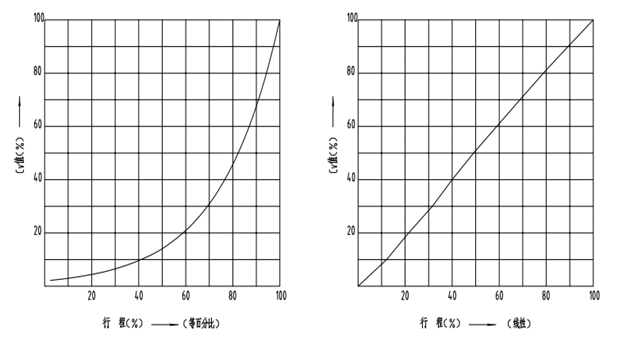

10、采用小孔式調節套筒，具備高精度等百分比和線性的流量特性，除了對氣體介質有一個較好控制外，還可以降低噪音級數；

11、采用單層套筒、雙層套用、多層套筒，可以滿足用戶不同工況的需求；

12、公司研發的彈簧浮動密封結構，可以解決調節閥在工作中所產生的震動從而影響泄露；

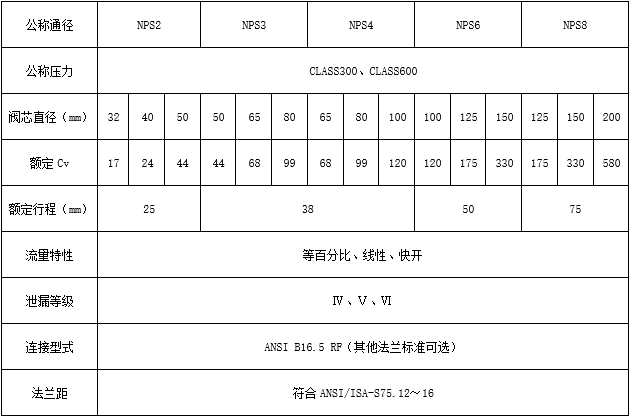

產品參數

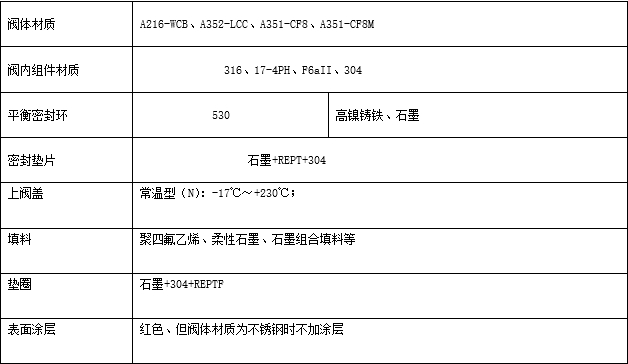

產品材質

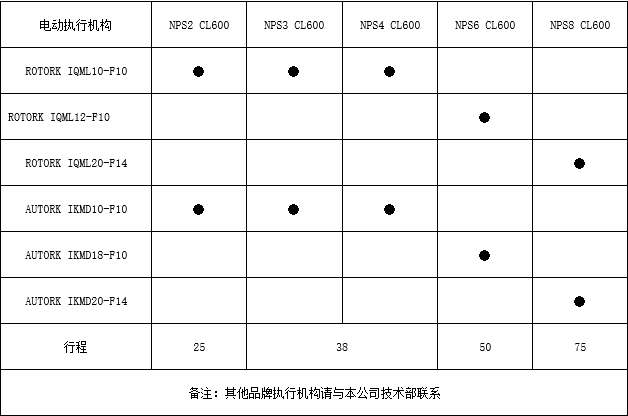

配套電動執行機構選型參考

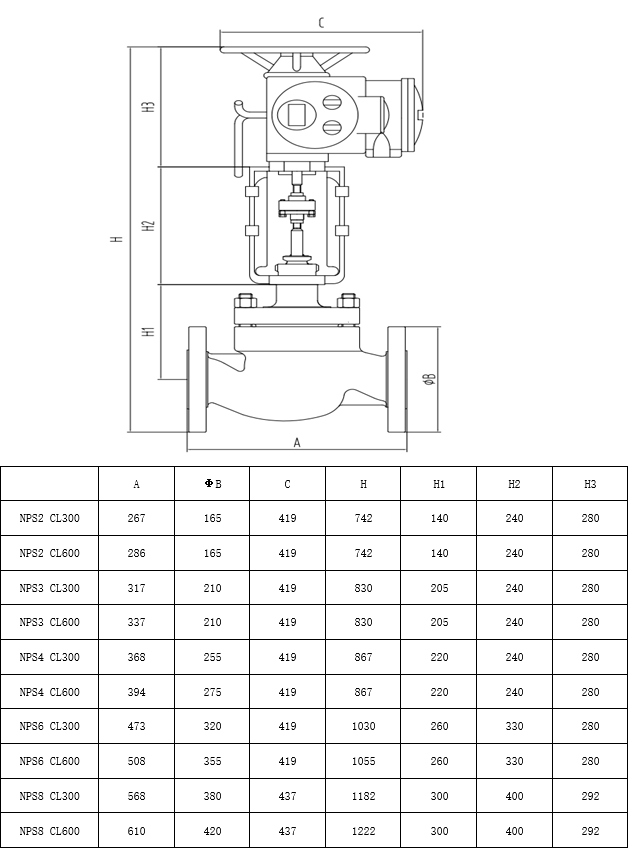

外形尺寸

訂貨須知

1、公稱通徑

2、公稱壓力

3、閥體和閥內組件的材質

4、流量特性

5、泄露等級

6、介質名稱、狀態、密度、溫度

7、正常、最小、最大流量

8、正常、最小、最大對應的進口、出口壓力

9、執行機構型號

10、其他特殊要求
