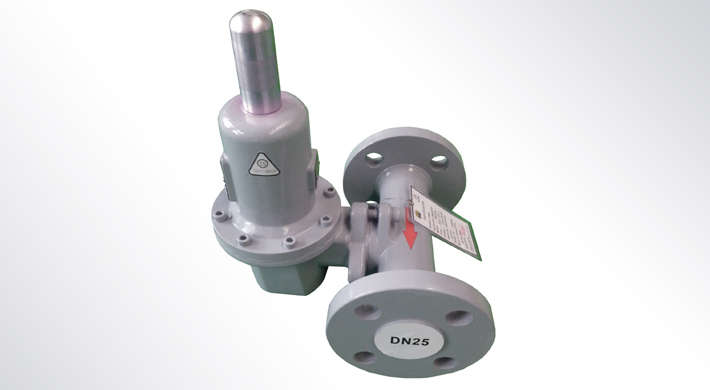

GPR-S100 系列自力式氣體調壓閥

※ 適用于長輸天然氣管道分輸站、城市燃氣調壓站的燃氣發電機調壓閥裝置、站內自用氣調壓裝置

※ 適用于所有非腐蝕性氣體、高壓差減壓的嚴苛工況使用

※ 高壓差穩定工作，壓降比可達120:1

※ 體積小、可安裝在任何位置、易維護

※ 彈簧直接作用式、安全可靠、經久耐用

※ 可作為監控閥或工作閥兩種功能選擇

※ 壓力設定簡單、調節精度高，流量范圍廣

執標標準	EN 334 ?
公稱壓力	CLass150 ～ CLass900 （ 2MPa - 15MPa）
公稱尺寸	DN25 ～ DN50 （NPS 1〞～ NPS 2〞）
連接方式	法蘭? ANSI B16.5? RF、RTJ
設計溫度	-29℃ ～ 60℃ ； -46℃ ～ 60℃
最大入口壓力	15MPa（根據法蘭等級可低于此值）
出口壓力范圍	0.07MPa～4MPa
精度等級 AC	≤ ±1 ~15%（AC1~AC15）取決于操作壓力范圍
關閉壓力等級 SG	≤ 5 ~ 20%（SG5~SG20）取決于操作壓力范圍
流量范圍	≤ 4300m3/h
防護等級	IP65
主要材料	主閥閥體????? 鑄鋼 A 216 WCB、A 352 LCC 指揮器殼體??? 鑄鋼內部原件????? 不銹鋼, 鋼, 銅關閉彈簧????? 彈簧鋼（X750，A276，316）密封材料????? 增強聚四氟、丁腈橡膠、合成橡膠

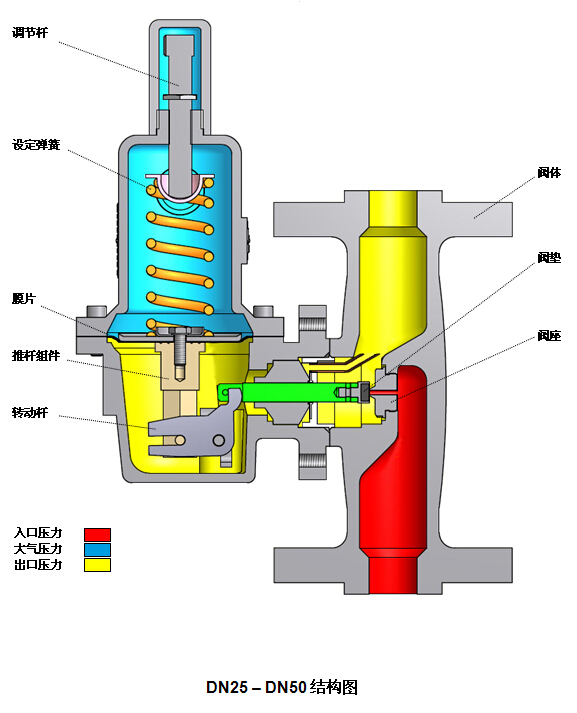

如下圖，當下游需求下降，膜片下側的壓力上升。這個壓力克服調壓閥的設定壓力（由設定彈簧設定)。通過推桿組件、轉動桿、小軸的連動使閥墊靠近閥座并減少氣體流量。反之，當下游需求上升，膜片下側的壓力減少。彈簧迫使推桿組件向下拉動閥墊，離開閥座并增加氣體流量。

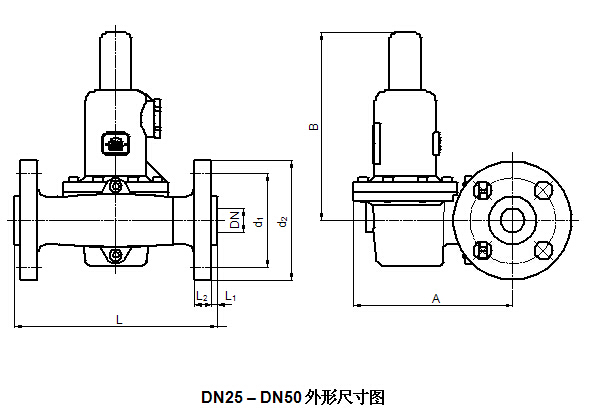

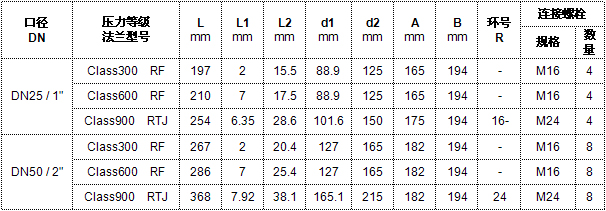

注：當為S100H/S100HM型調壓閥時，表中B尺寸需增加10mm。

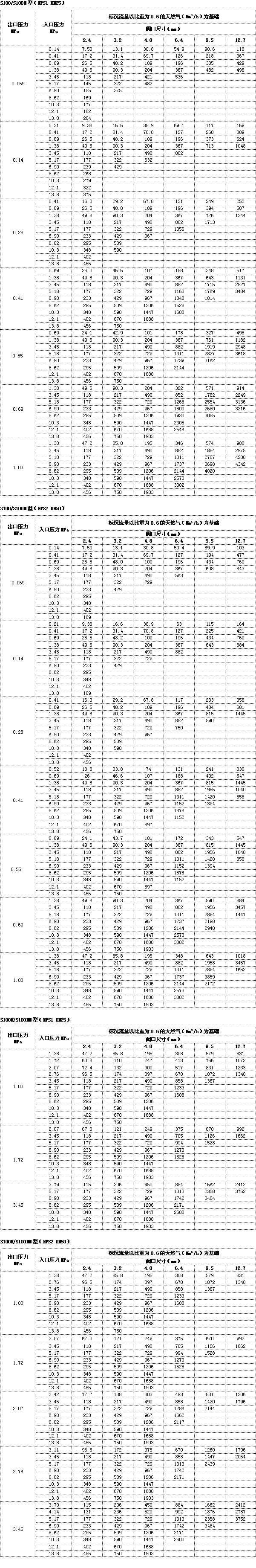

調壓閥選型

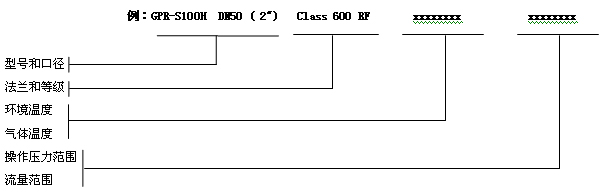

產品型號說明

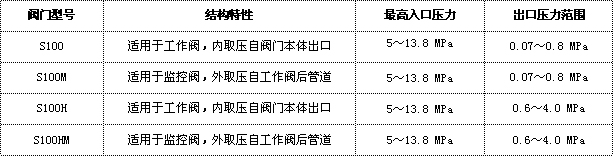

其他特殊配置說明

☆ S100M和S100HM的外取壓連接尺寸為1/4"FNPT螺紋，建議使用φ10卡套和不銹鋼管。
