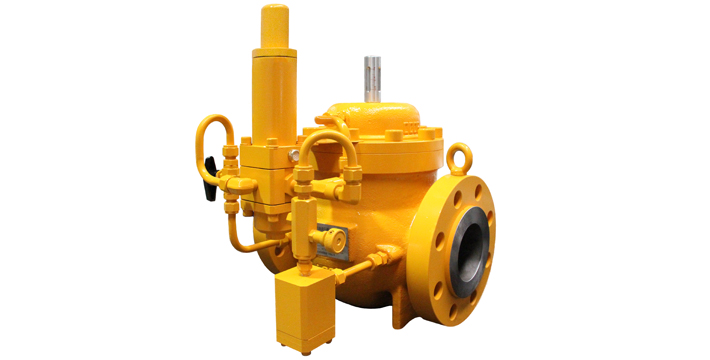

GPR-S200 系列自力式氣體調壓閥

產品應用

※ 適用于長輸天然氣管道分輸站調壓裝置、站內自用氣調壓裝置、城市燃?xì)庹{(diào)壓站的對于出口壓力的控制

※ 適用于其它所有非腐蝕性氣體, 高壓差減壓的嚴苛工況使用。

系統特點 三維圖例資料下載

產品特點

※ 高壓差穩定工作

※ 結構簡單，易維修，易維護

※ 可作為監控閥或工作閥兩種功能選擇

※ 壓力設定簡單、調節精度高，流量范圍廣

※ 調節范圍大，調節精度高，經久耐用

※ 標準的就地閥位指示器

※ 可配備閥位傳感變送器

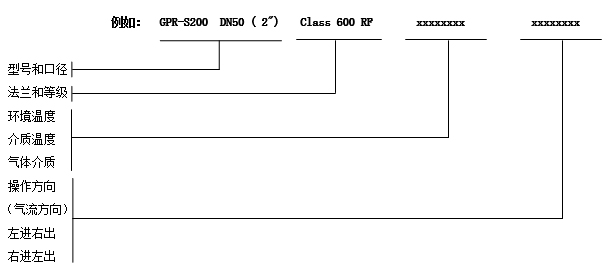

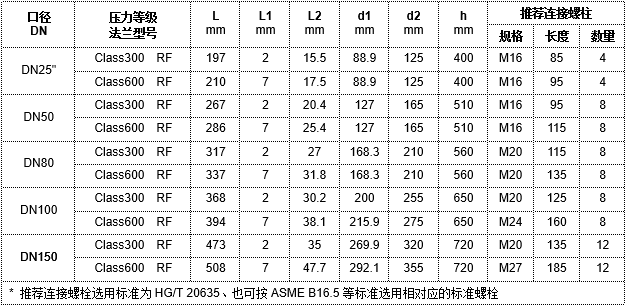

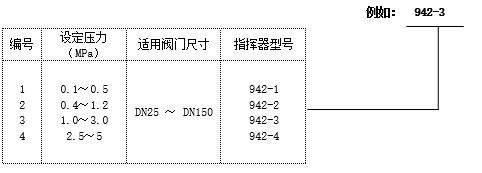

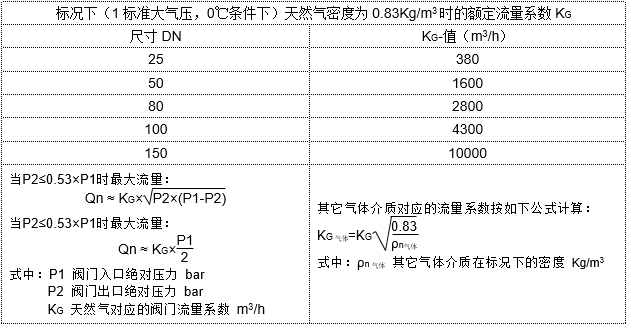

?產品參數

執標標準	EN 334
公稱壓力	Class300 ～ Class600 （ 5MPa - 10MPa）
公稱尺寸	DN25 ～ DN150 （NPS 1〞～ NPS 6〞）
連接方式	法蘭? ANSI B16.5? RF，RTJ
設計溫度	-29℃ ～ 60℃ ； -46℃ ～ 60℃
最大入口壓力	10MPa（根據法蘭等級可低于此值）
出口壓力范圍	0.1MPa～5MPa
精度等級 AC	±1%（AC1）， ±2.5%（AC2.5）， ±5%（AC5）
關閉壓力等級 SG	2.5%（SG 2.5）， 5%（SG5）， 10%（SG10）
關閉壓力區等級 SZ	2.5% （SZ2.5）
入口與出口最小壓差	0.2MPa
入口與出口最大壓差	7.0MPa
防爆/防護等級	不低于ExdIIBT4, IP65
主要材料	主閥閥體???? ?鑄鋼 A 216 WCB、A 352 LCC 指揮器殼體??? 鍛鋼、? 內部原件????? 不銹鋼? 關閉彈簧????? 彈簧鋼（X750，A276，316）? 密封材料????? 增強聚四氟、丁腈橡膠、合成橡膠

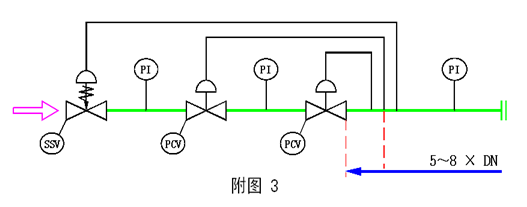

工作原理

氣體調壓閥在調壓裝置中是一種壓力控制裝置，管網的入口壓力經過限流閥后進入膜片上腔和控制指揮器，膜片上腔和控制指揮器串聯，控制指揮器調壓后將膜片上腔的壓力輸出到閥后腔，膜片下腔入口端的壓力推動膜片，克服彈簧作用力，使閥口打開，實現減壓和穩定的流量輸出。

當下游用氣量減小時，調壓閥后的反饋壓力升高，經測量管線反饋給控制指揮器，使控制指揮器失去平衡，其輸出壓力減小，調壓閥內也打破平衡，膜片在彈簧和負載壓力的作用下向下運動，閥口開度變小，甚至關閉，使調壓閥的出口壓力降回到設定壓力值。

當下游用氣量增加時，調壓閥后的反饋壓力降低，經測量管線反饋給控制指揮器，使控制指揮器失去平衡，其輸出壓力增加，調壓閥內也打破平衡，膜片下腔的壓力推動膜片，克服彈簧作用力，使閥口開度變大，來滿足調壓閥下游的需求用量。

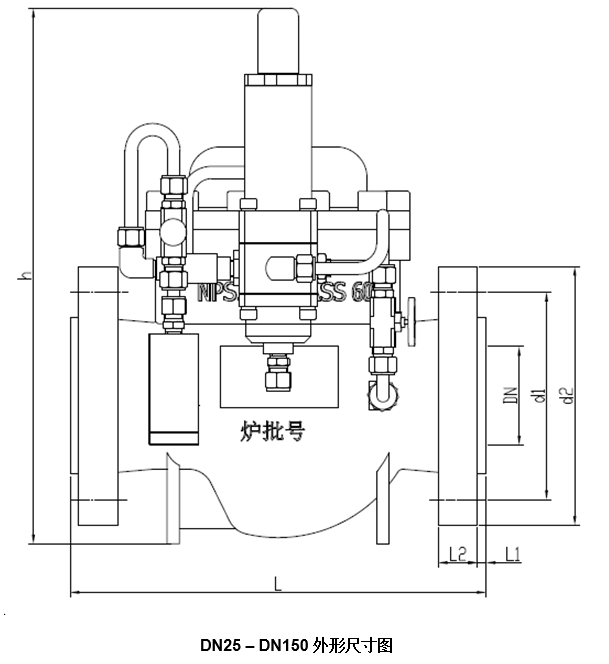

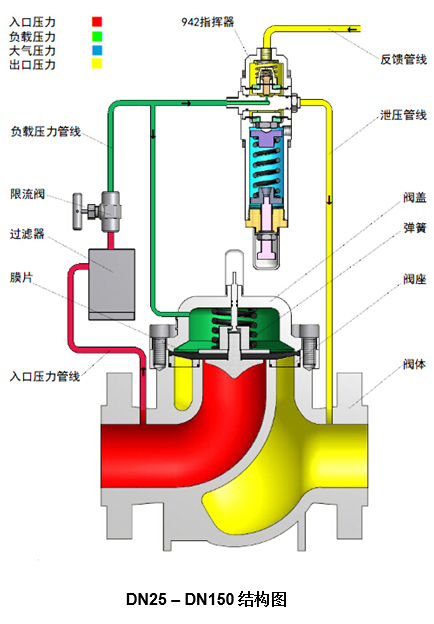

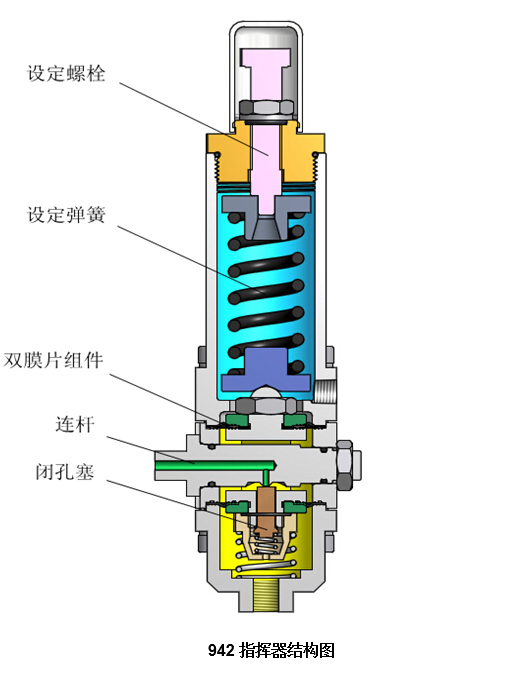

產品結構圖
