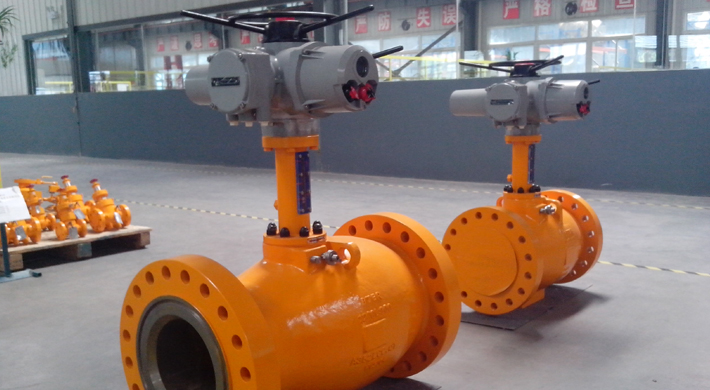

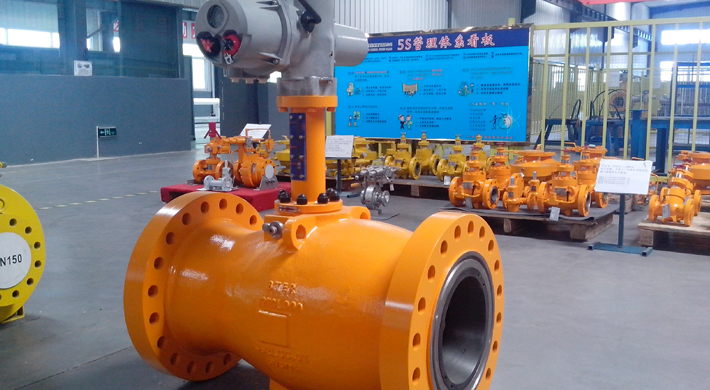

FCV-A800 系列軸流式調節閥

※ 適用于長輸天然氣管道分輸站的調壓裝置、城市燃氣調壓站對壓力和流量精準控制

※ 適用于石油和天然氣的生產和加工行業，以及幾乎所有油氣產品的運輸、分配和儲存工藝系統中

產品特點

※ 中石油集團公司 (CNPC) 油氣管道關鍵設備國產化聯合研制產品

※ 國家質量技術監督檢疫總局頒發TS-A級制造許可證

※ 軸流式設計，通道流暢，噪音低，振動小。

※ 平衡活塞設計使得閥門所需扭矩與閥前后壓差無關，可以選擇相對較小的執行機構。

※ 精確的45度齒輪設計減少了超程和滯后

※ 每臺閥門套筒的選擇都是根據客戶的不同使用條件而選型并訂做，能夠更好的滿足客戶對控制的要求

※ 承壓件依據IEC 60534標準設計，使用更安全，更適宜嚴峻的工況

※ 零泄漏級密封，即使在最惡劣的工況條件下，閥門都能在全壓力范圍內保持嚴密關閉（該特性與執行機構的種類無關）。

執標標準	IEC 60534
公稱壓力	Class300 ～ CLass900 （ 5MPa - 15MPa）
公稱尺寸	DN50-DN800(NPS 2〞～ NPS 32〞)
連接方式	法蘭 ASME B16.5 RF，RTJ
設計溫度	-29℃ ～ 60℃ ； -46℃ ～ 60℃
泄漏等級標準	IEC 60534
結構長度標準	API 6D
調節閥計算標準	ISA 75.01, ISA 75.05, ISA 75.11, ISA 75.17
強度計算	EN 12516 , ASME B16.34
基本誤差	±1%
回差	±1%
死區	±1%
額定行程偏差	±1%
防爆/防護等級	不低于ExdIIBT4, IP65（取決于執行機構的選擇）
儀表安全標準	IEC 61508 , IEC 61511
執行器連接標準	ISO 5210
主要材料	主閥殼體鑄鋼 A216 WCB、A352 LCC 內部原件不銹鋼, 鋼，銅密封材料增強聚四氟乙烯、合成橡膠

工作原理

　　軸流式調節閥是指閥體內腔是直線對稱和無障礙的直通流線型流道，這種內腔的設計可以使介質非常容易的通過，流體在閥門內部各個位置均勻分布，從而降低了流體局部的高速流、紊流、噴射流等沖擊，提高了閥門的穩定性，最大限度的減少紊流和噪音。

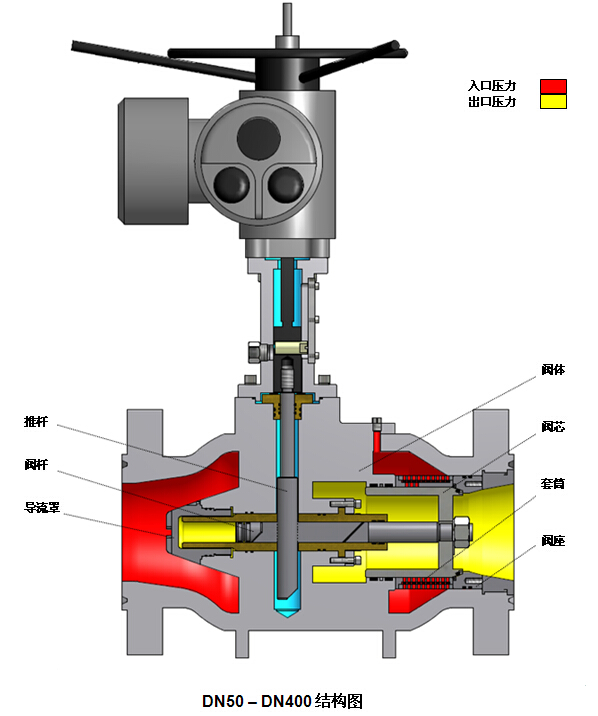

　　閥門主要是由閥體、推桿、閥桿和閥芯、套筒、閥座等主要部件組成，產品是通過閥芯與套筒之間相對流通面積的改變，來實現對介質壓力、流量的調節，從而達到節流調控的目的。

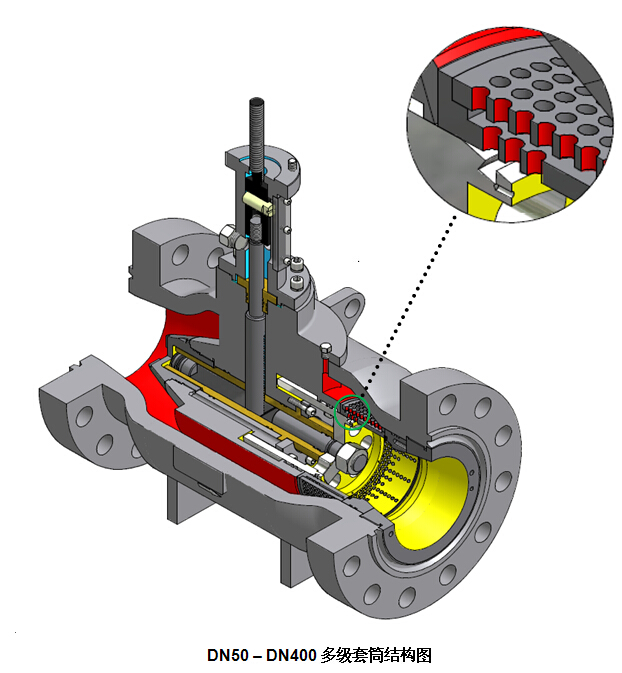

產品結構圖

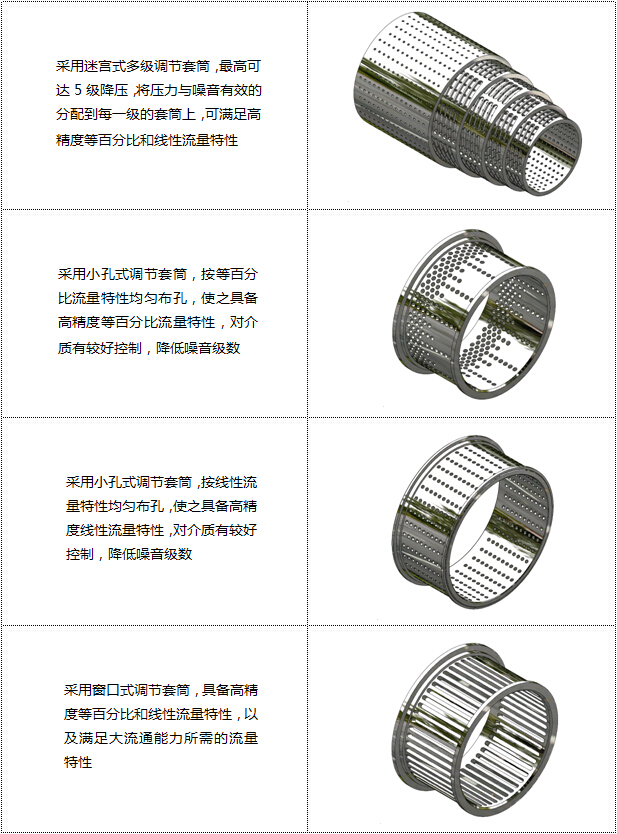

　　壓力調節是通過多級降壓進行的，流體穿過外層套筒一系列小孔，并在多級套筒中間擴張來控制流速，能量分散是受控制的，從而使噪音很低。同時，壓力調節還通過套筒中心的流體沖擊來完成。

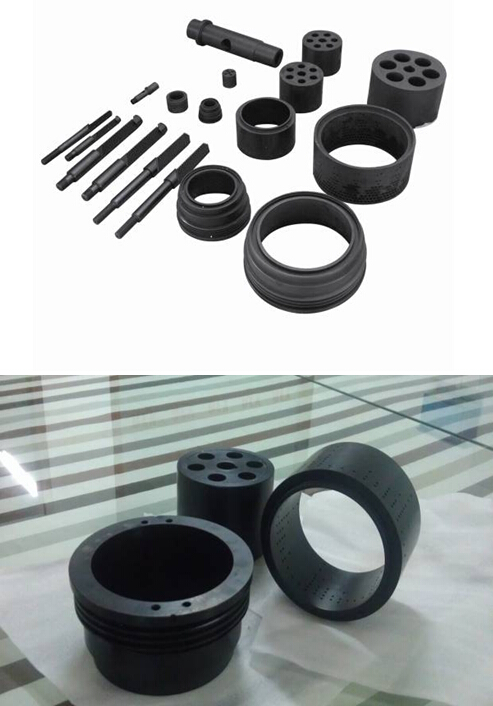

為提高產品的抗磨損和耐腐蝕性能，齒條、閥芯、套筒等全部經過超強鍍膜處理（QPQ），其表面硬度可以達到HV≥1100，保證了在苛刻工況下的穩定性和使用壽命。

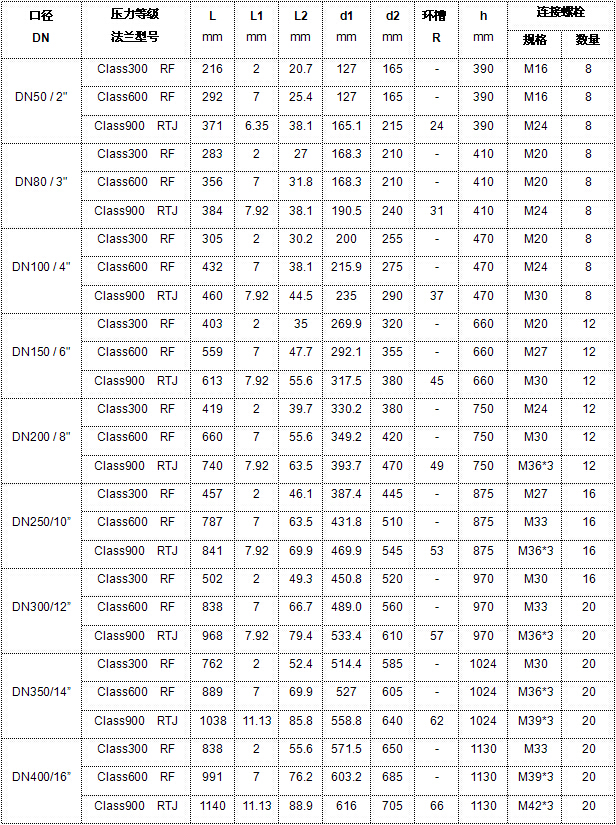

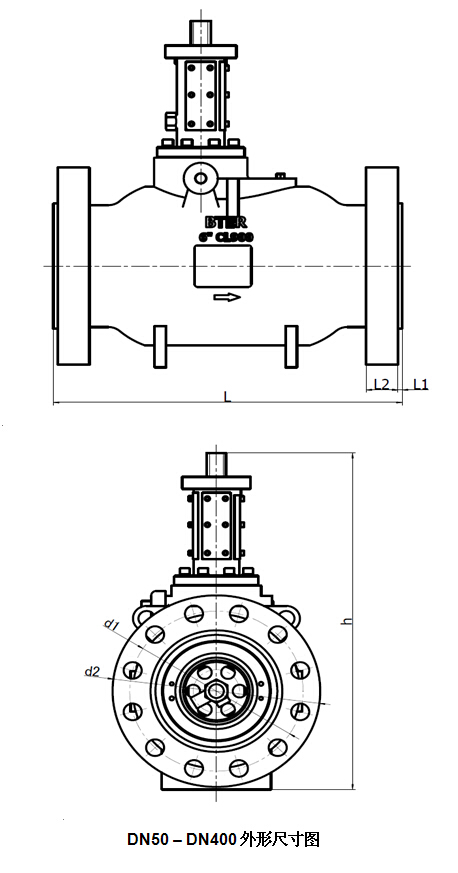

尺寸連接

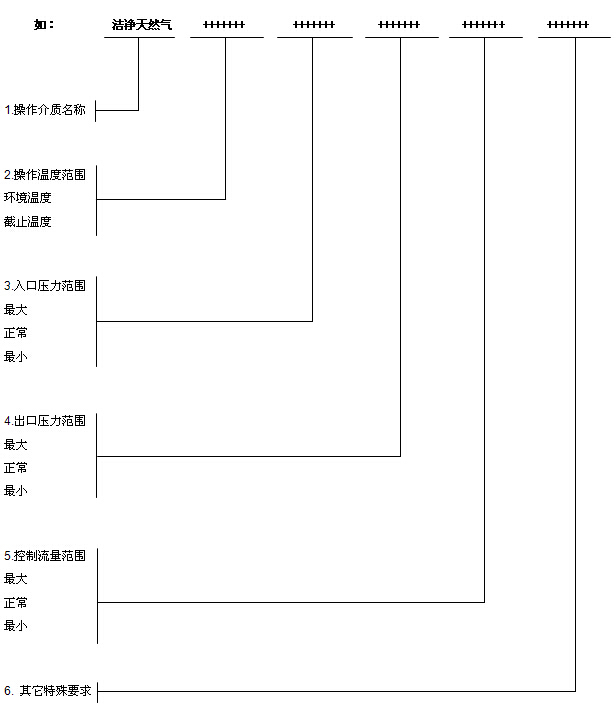

客戶提供參數，我們來為您提供精準選型服務
