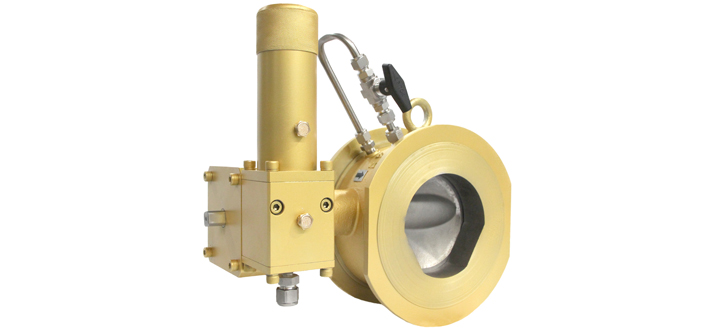

SSV-D400 系列自力式蝶型切斷閥

產品應用

※ 適用于長輸天然氣管道分輸站調壓裝置、站內自用氣調壓裝置、城市燃?xì)庹{(diào)壓站的安全保護裝置

※ 適用于其它所有非腐蝕性氣體

產品特點


※ 偏心蝶板式切斷結構

※ 自帶旁通閥,方便復位

※ 閥體直通(軸流)大流量、低噪音,流速<50m /s、噪音<80dB

※ 標準配置為自力式超壓切斷功能

※ 可選配置為就地緊急手動切斷、自力式欠壓切斷和遠程ESD聯動切斷功能


產品參數


執標標準 EN 14382 , Q/12WQ 5192
公稱壓力 CLass150 ~ CLass600 (2.5MPa?? ~ 10MPa )
公稱尺寸 DN80 ~ DN300 (NPS 3〞 ~ NPS 12〞)
連接方式 法蘭? ANSI B16.5? RF
設計溫度 ?-46℃ ~ 60℃
切斷精度 ±1%(AG1), ±2.5%(AG2.5), ±5%(AG5)
響應時間 0.5秒 ~1秒
防爆/防護等級 不低于ExdIIBT4, IP65
主要材料 主閥殼體????? 鑄鋼 A 216 WCB、A 352 LCC
指揮器殼體??? 鍛鋼、鍛鋁?
內部零件????? 不銹鋼, 鋼,鋁,?
關閉彈簧????? 彈簧鋼(X750,A276,316)?
密封材料????? 丁腈橡膠、合成橡膠



工作原理

安全切斷閥在調壓裝置中是一種安全保護裝置,當裝置出口的壓力因故升高或降低,達到了切斷設定值時,它將自動切斷氣源,從而保護下游管道和設備不受損壞。在緊急情況下,現場和控制室操作人員也可通過手動按鈕或遠程ESD聯動功能來強制關閉安全切斷閥。

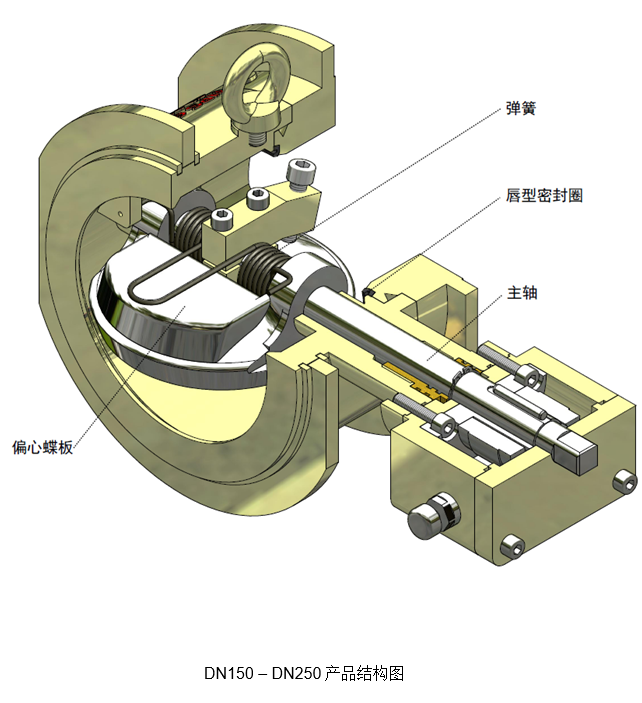

產品結構圖

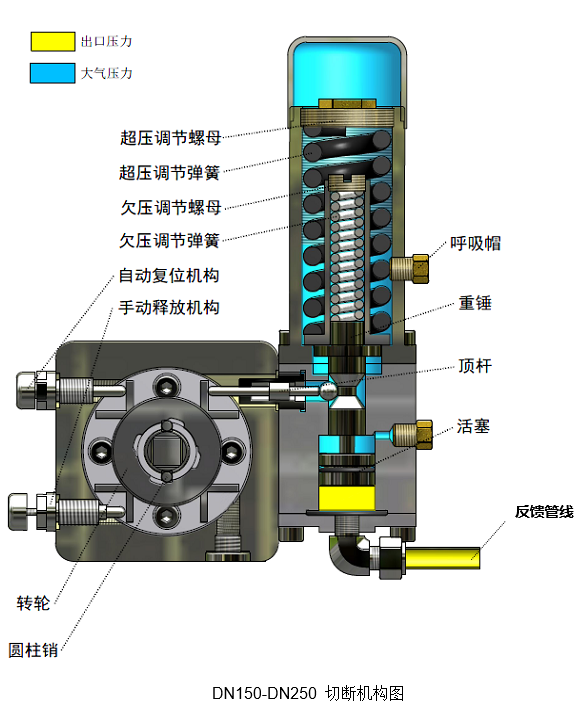

控制機構圖

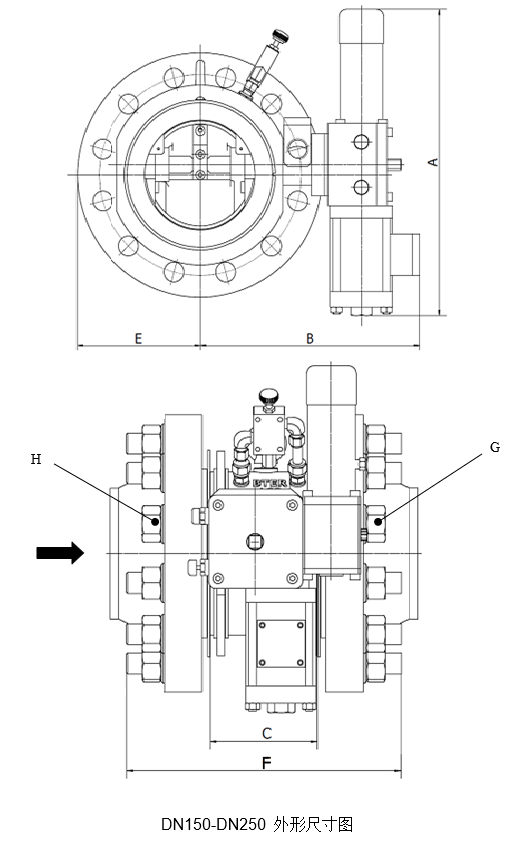

外形尺寸圖


外形尺寸




重量

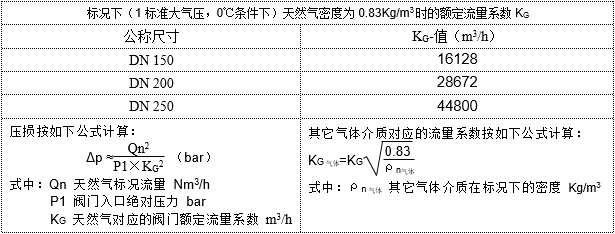

閥門流量系數KG值與壓損

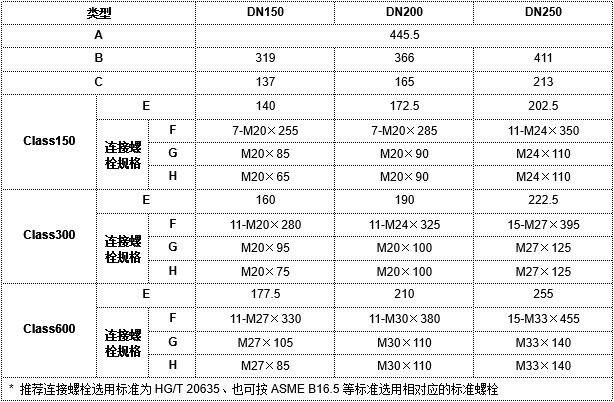

安裝尺寸

壓力取樣點配管連接尺寸

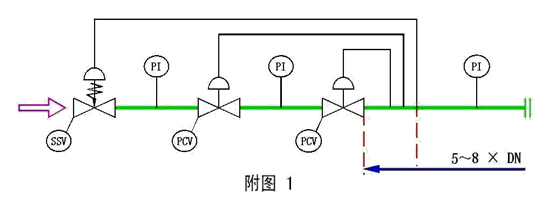

壓力取樣點安裝位置


如圖1所示,安全切斷閥(SSV)的壓力取樣點為工作閥門(PCV)后5-8×管線通徑的距離



產品訂貨選型

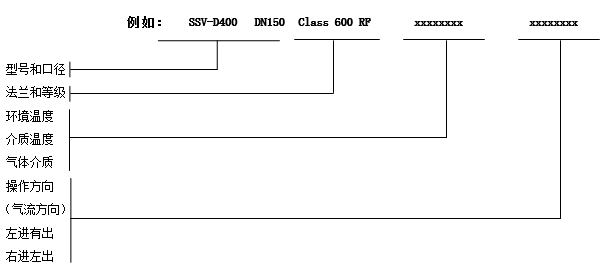

蝶型切斷閥選型

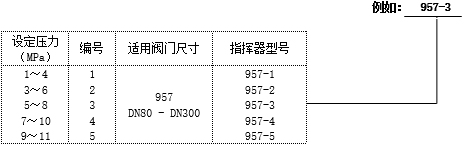

指揮器選型

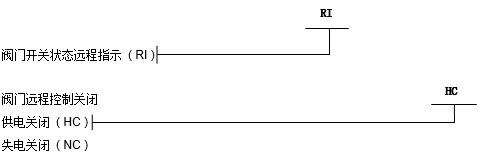

其他特殊配置要求
