產品特點

※ 軸流式活塞式結構，壓力損失小

※ 壓力平衡式結構設計

※ 雙重密封結構，密封更加可靠

※ 雙作用活塞式氣動執行機構，故障保持型動作安全可靠

※ 雙層等百分比或線性打孔套筒設計，控制精度高

※ 國家質量技術監督檢疫總局頒發TS-A級安全切斷閥制造許可證

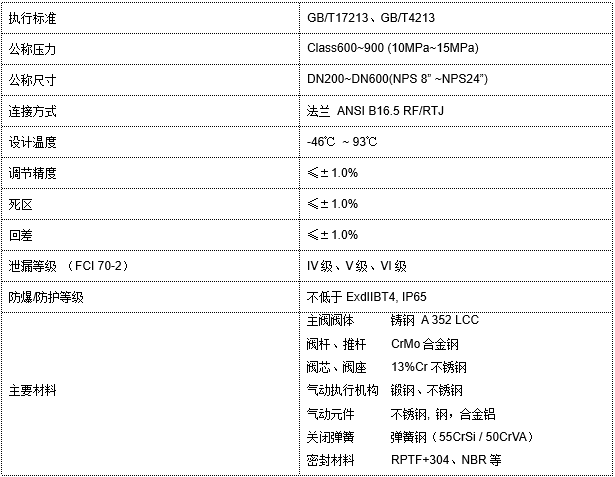

產品參數

工作原理

軸流式氣動調節閥是指閥體內腔是直線對稱和無障礙的軸向流線型流道。這種內腔設計可以使介質非常容易的通過，流體在閥門內部各個位置均勻分布，從而降低了流體局部的高速流、紊流、噴射流等沖擊，提高了閥門的穩定性，最大限度的減少紊流和噪音。

軸流式氣動調節閥的主要部件是軸流式的主閥門、執行機構、控制系統及附件組成。主閥門的閥體是一完整的鑄造體，閥芯沿閥門的中心線運動。主閥門主要是靠閥芯與套筒相對流通面積的改變來實現對介質流量、壓力的調控，從而達到節流調控的目的。閥芯是通過一個90°的角式傳動機構進行操作的，該傳動機構由一對滑動的齒條組成，這對嚙合的齒條分別位于閥桿和推桿上。齒條間的誤差非常小，從而保證了齒條傳動機構沒有滯后現象，閥桿和推桿之間也無“游動”。平坦的齒床通過兩級位于閥桿和導套的初級密封與流體隔離。

執行機構為雙作用活塞式氣缸組件，調節閥通過氣動控制系統來實現閥門開度的控制。

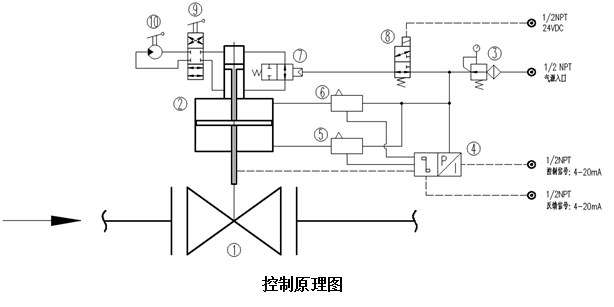

正常調節：系統在正常工作狀態下，電磁閥帶電，液壓回路打開，當4～20mA的控制信號增加，定位器的正向輸出壓力增加（反向輸出壓力降低），通過正向（反向）放大器的控制口，使正向放大器的輸出壓力增加（反向放大器的輸出壓力降低），執行機構活塞下腔的壓力增大（上腔壓力降低），執行機構推動閥門推桿向上（通常是閥門的開閥方向）運行；當4～20mA的控制信號減小，定位器的正向輸出壓力降低（反向輸出壓力升高），通過正向（反向）放大器的控制口，使正向放大器的輸出壓力降低（反向放大器的輸出壓力升高），執行機構活塞上腔的壓力增大（下腔壓力降低），執行機構推動閥門推桿向下（通常是閥門的關閥方向）運行。

故障保持功能：當斷電時，電磁閥動作，氣控閥失去動力氣源換向，截?cái)嘁簤夯芈?，?zhí)行機構處于鎖定狀態，保持原有開度；同樣，在失去氣源時，氣控閥失去動力氣源換向，截?cái)嘁簤夯芈?，?zhí)行機構處于鎖定狀態，保持原有開度。

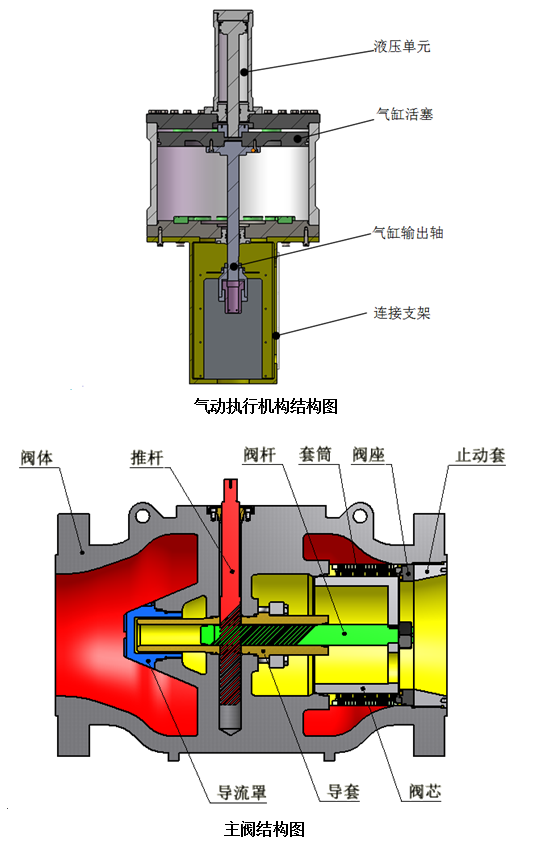

產品結構圖

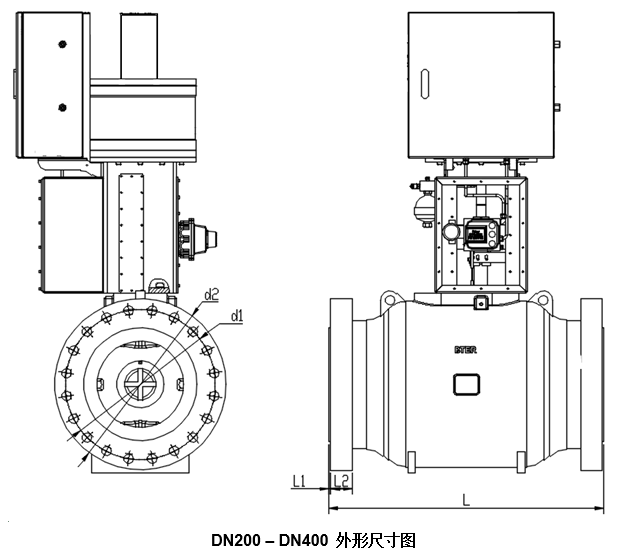

產品尺寸圖

尺寸連接

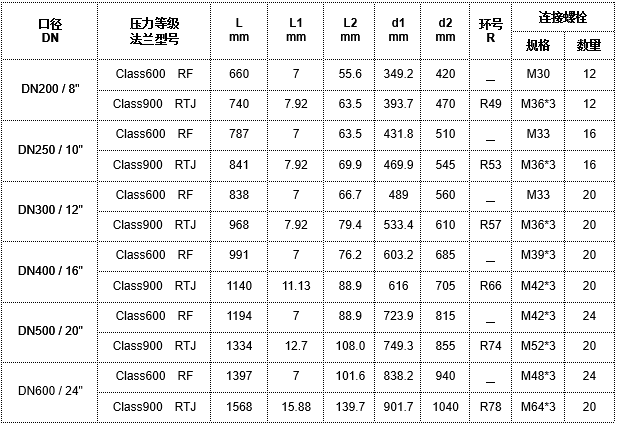

接口尺寸

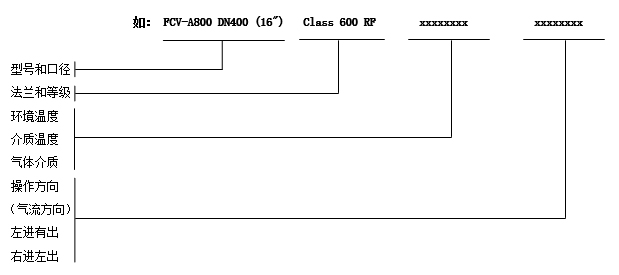

產品訂貨選型

氣動調節閥選型

其他特殊配置要求

例如：是否需要電伴熱、流量特性等請備注。
